Сжатый воздух — это одна из ключевых систем любого современного промышленного предприятия. Без его стабильной подачи останавливаются конвейеры, замирают пневмоприводы, прекращается транспортировка сырья и фасовка готовой продукции. Но что происходит, когда «сердце» этой системы — винтовой компрессор — начинает сбоить, потреблять ресурсы сверх меры и ставить под угрозу выполнение заказов?
В кейсе мы подробно расскажем, как решили сложную инженерную задачу для нашего партнера — компании ООО «Белая Линия». Это история не просто о продаже оборудования, а о глубоком анализе условий эксплуатации, борьбе с агрессивной производственной средой, уходе от зависимости от европейских комплектующих и внедрении энергоэффективных технологий, которые экономят предприятию сотни тысяч рублей.
Если вы инженер, специалист отдела закупок или владелец производства, данный материал поможет вам понять, на что действительно нужно обращать внимание при выборе промышленного винтового компрессора в современных реалиях.
Содержание статьи:
- Профиль клиента: кто создает «Белую Линию» на дорогах
- Проблема: почему «Немец» перестал справляться
- Техническое решение от «АиртехНик»: серия FLEX
- Частотный преобразователь: математика экономии
- Прозрачность как аргумент: почему клиент выбрал нас
- Логистика «под ключ»: от чертежа до склада
- Пуско-наладка и сервис: мы не бросаем после продажи
- Заключение
1. Профиль клиента: кто создает «Белую Линию» на дорогах?
Прежде чем говорить о поставленном оборудовании, важно оценить масштаб производства, для которого оно предназначалось. Компания ООО «Белая Линия» — это не просто локальный цех, а мощный производственный кластер, расположенный в г. Армавире (Краснодарский край).

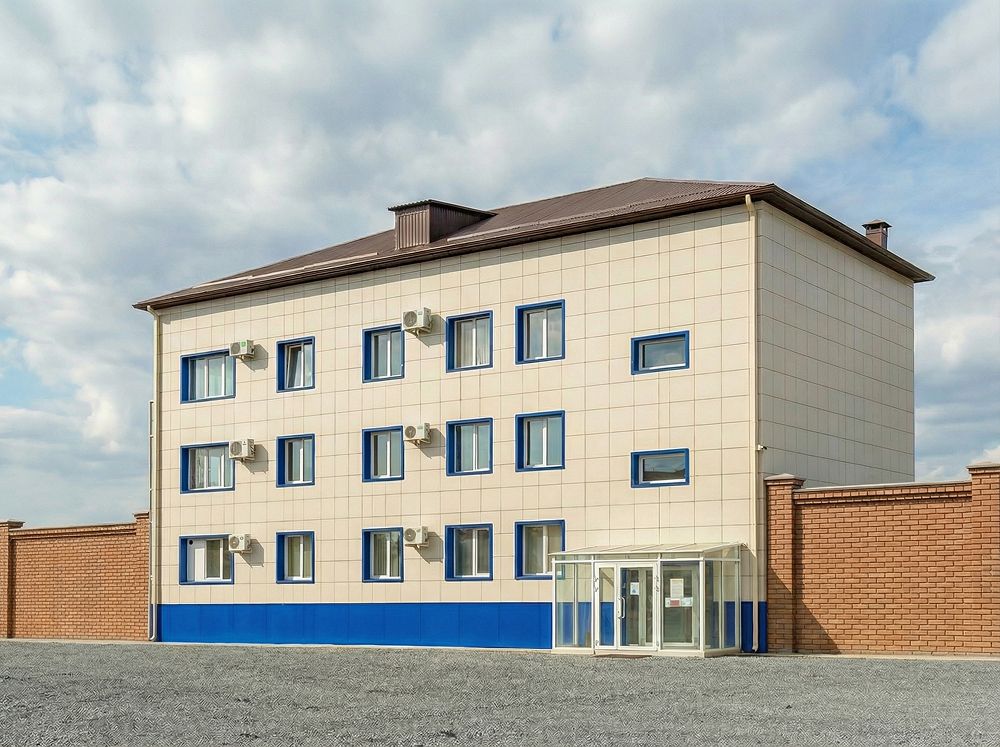

Главный административный корпус предприятия ООО «Белая Линия»
Предприятие является ключевым игроком на рынке материалов для безопасности дорожного движения. Продукция завода применяется повсеместно: от федеральных трасс всех категорий до железнодорожной инфраструктуры, морских портов и взлетно-посадочных полос аэропортов.
Масштабы производства впечатляют: Производственные мощности, размещенные на площади 3600 кв.м., включают 3 высокотехнологичные линии, оснащенные аппаратами смешения большого объема. Это позволяет компании ежегодно выпускать колоссальные объемы продукции:
- 10 000 тонн термопластиков;
- 5 000 тонн акриловых эмалей;
- 2 000 тонн холодного пластика.

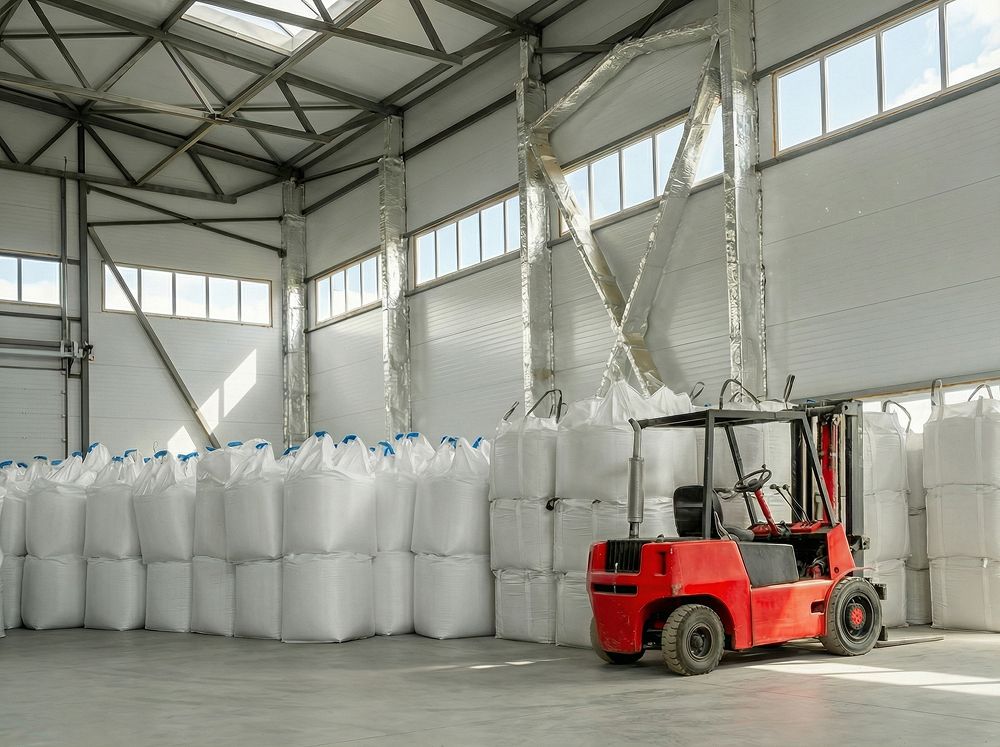

Складская инфраструктура предприятия спроектирована с запасом: огромные площади для хранения сырья и готовой продукции позволяют аккумулировать объемы, необходимые для бесперебойной работы в течение всего дорожно-строительного сезона. Предприятие располагает собственной лабораторией, укомплектованной для проведения испытаний каждой партии. Здесь не только контролируют качество, но и постоянно совершенствуют рецептуры, адаптируя их под суровые климатические условия различных регионов России и специфические требования заказчиков. Вся продукция сертифицирована, имеет декларации соответствия и полностью отвечает национальным стандартам.
Цех производства термопластиков и акриловых эмалей
Главный враг оборудования — пыль
Если производство эмали — процесс относительно стандартный, то изготовление термопластика имеет свою специфику. Дорожный термопластик представляет собой сложную смесь полимерных связующих, пигментов и наполнителей. Зачастую он производится в виде порошка, но также и в формате гранул или брикетов. Чтобы стать той самой прочной белой полосой на асфальте, материал должен расплавиться при высокой температуре (80–130 °C), а затем затвердеть.
Порошкообразный термпопластик упаковывается в мягкий полипропиленовый контейнер (биг-бэг)
Именно масштаб производства термопластика (10 000 тонн в год!) диктует жесткие требования к компрессорному оборудованию. Производство этого материала в порошкообразной форме или гранулах неизбежно связано с образованием в цехе мелкодисперсной взвеси.
Эта пыль — не просто грязь, а полимерный материал, который при попадании на горячие узлы оборудования плавится, коксуется и создает плотную теплоизолирующую корку. Для стандартного компрессора такая среда губительна. Обычные воздушные фильтры забиваются мгновенно, а системы воздушного охлаждения перестают справляться с отводом тепла из-за налипания полимера на радиаторы. Именно этот фактор стал отправной точкой при разработке нашего технического предложения.
2. Проблема: почему «Немец» перестал справляться?
До обращения в нашу компанию на производстве «Белой Линии» работал винтовой компрессор известного немецкого бренда. Еще 5-7 лет назад это оборудование считалось эталоном. Однако, жесткие условия эксплуатации и изменившаяся геополитическая обстановка внесли свои коррективы.
Клиент столкнулся с комплексом проблем, которые делали дальнейшую работу старого компрессора рискованной и нерентабельной:
1) Критический «жор» масла. Компрессор начал потреблять масло в объемах, превышающих все допустимые нормы. Это указывало на сильный износ уплотнений винтового блока и проблемы с системой сепарации. Операторам приходилось постоянно доливать дорогостоящее масло, останавливая процесс, что недопустимо при непрерывном цикле производства. Более того, попадание масла в пневмосеть угрожало качеству готовой продукции — эмали и пластика.
2) Нестабильное давление. Износ винтовой пары привел к падению КПД. Компрессор работал на пределе возможностей, но периодически не мог выдать нужный объем воздуха, вызывая просадки давления в магистрали.
3) Санкционный тупик. Это стало решающим фактором. Стоимость оригинальных немецких запчастей (ремкомплектов винтового блока, клапанов, фильтров) взлетела в 3–4 раза, а сроки поставки растянулись на неопределенное время. Содержание «старого немца» стало экономически бессмысленным.
Руководство «Белой Линии» приняло стратегическое решение: нужен новый, мощный и надежный винтовой компрессор, не зависящий от европейских поставок. При этом клиент уже владел информацией о том, что современные промышленные компрессоры из Китая, произведенные на крупных заводах, по уровню автоматизации и энергоэффективности (особенно в части двигателей) превосходят консервативные европейские модели прошлых поколений.
3. Техническое решение от «АиртехНик»: Серия FLEX
При подборе компрессорного оборудования мы исходили не только из расчетных потребностей в кубометрах воздуха, но и из уровня технического оснащения самого завода. Производственный комплекс «Белой Линии» — это пример современной индустриальной автоматизации. Предприятие оснащено высокотехнологичными линиями от ведущих мировых производителей: для выпуска эмалей и холодного пластика используется оборудование ООО НПО «ТЕКСА ХИММАШ», а линия по производству термопластиков построена на базе решений датской компании PROMAX Industries ApS.

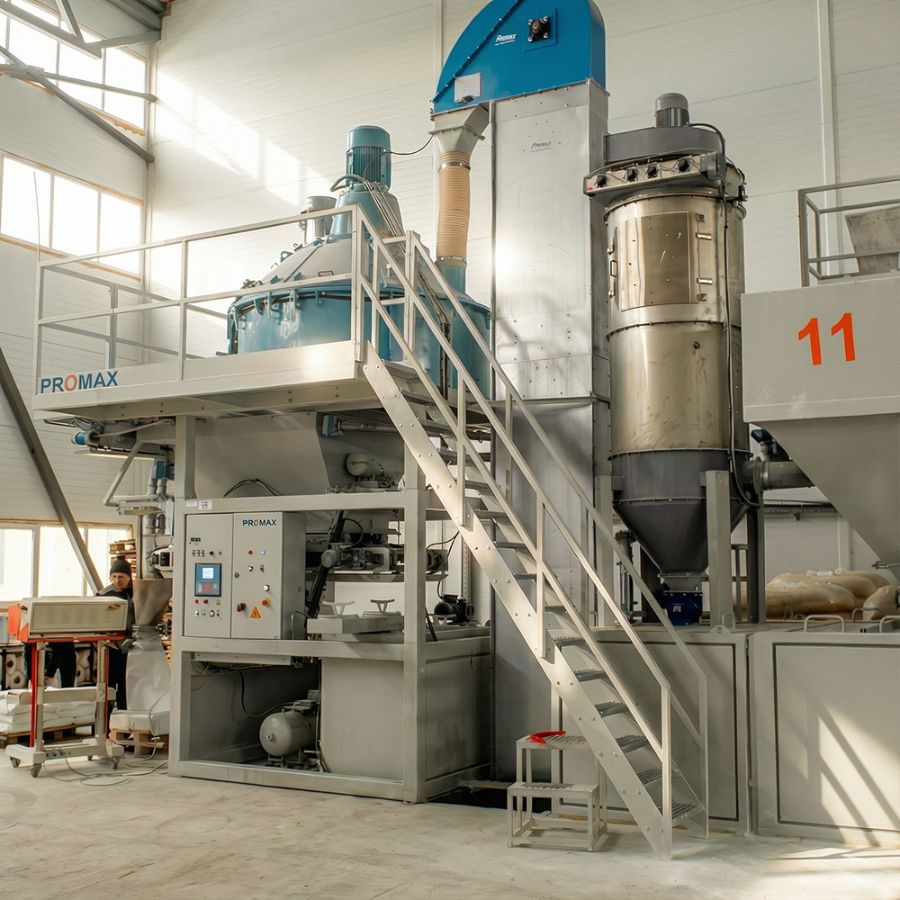

Полностью автоматизированная линия производства термопластиков от датского бренда PROMAX
Столь серьезный парк оборудования, включающий сложные системы дозирования, пневматические приводы, узлы транспортировки сырья и автоматической фасовки, требует колоссального объема сжатого воздуха. Любая остановка или просадка давления на линии может привести к сбою автоматики и остановке всего цикла выпуска продукции.
Понимая, что система воздухоподготовки должна соответствовать классу основного оборудования и обеспечивать безупречную надежность, инженеры ООО «АиртехНик» предложили оптимальное решение: винтовой компрессор серии FLEX-15A с производительностью 2.58 м³/мин, давлением 7.5 бар и мощностью электродвигателя 15 кВт.

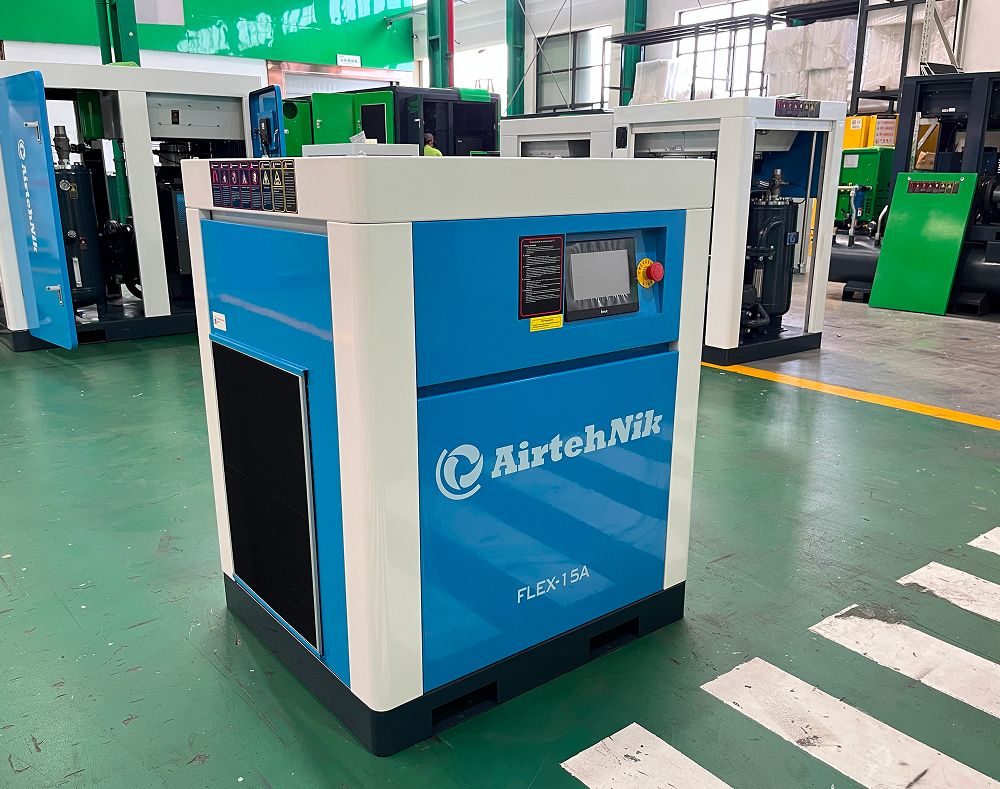

Фото винтового одноступенчатого компрессора FLEX-15A на производственной площадке в Шанхае
Почему именно FLEX? Давайте разберем техническую «начинку», так как именно детали определяют надежность в сложных условиях.
3.1. Двигатель на постоянных магнитах (PM-Motor)
Мы предложили отказаться от устаревающего асинхронного двигателя. В компрессоре FLEX установлен двигатель на постоянных магнитах (Permanent Magnet).
В чем суть: ротор двигателя содержит редкоземельные магниты. Это исключает потери энергии на возбуждение магнитного поля ротора.
Результат: КПД такого двигателя достигает 96-97% и остается высоким даже при низких оборотах. Компактная конструкция позволяет монтировать двигатель напрямую на вал винтового блока. Отсутствие муфты или ременной передачи повышает надежность: нет ремня — нет потерь на проскальзывание и нет необходимости его менять и натягивать.
3.2. Винтовой блок: Геометрия надежности
Именно здесь происходит магия сжатия воздуха. Мы прекрасно понимали опасения клиента по поводу ресурса «китайского» оборудования, поэтому детально раскрыли особенности установленного винтового блока.

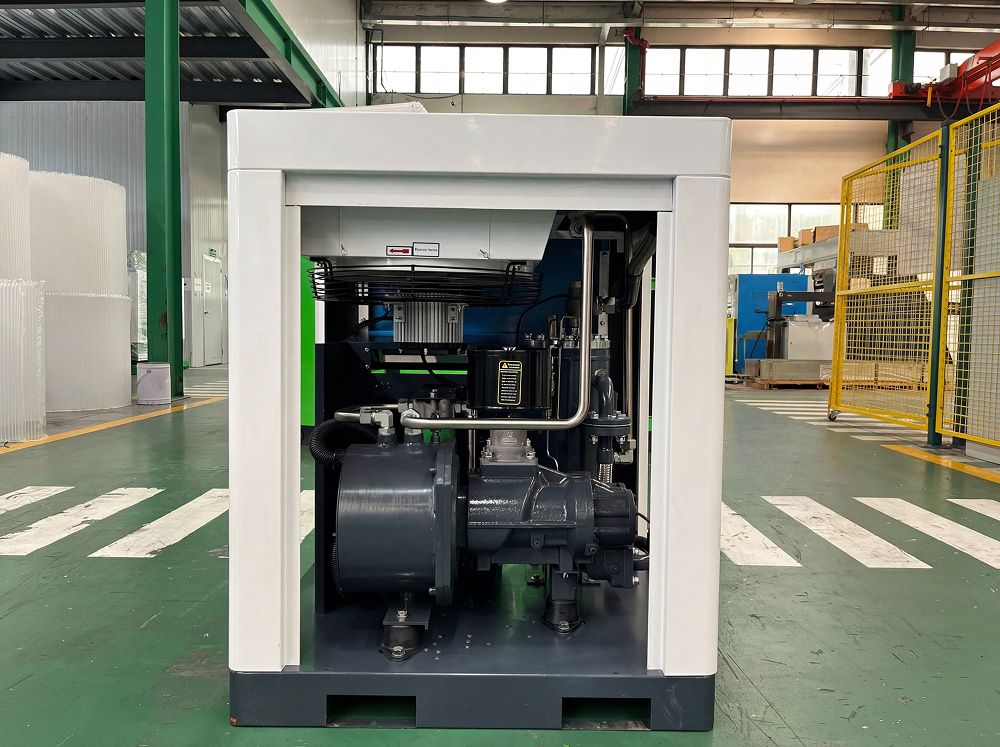

Фото гермитичного мотора на магнитах и одноступенчатого винтового блока компрессора FLEX-15A
1) Запатентованная конструкция. Компрессор оснащен винтовым блоком собственной разработки завода-производителя. Это не «гаражная» копия, а высокотехнологичное изделие. Роторы и корпус ступени сжатия изготавливаются на прецизионных станках немецких и японских брендов. Идеальная геометрия роторов (с точностью до микрон) обеспечивает минимальные зазоры, а значит — отсутствие утечек воздуха внутри блока и долговечность конструкции.
2) Подшипники SKF и FAG. Слабое место многих аналогов — экономия на подшипниках. В модели FLEX применено бескомпромиссное решение: блок оснащен усиленными подшипниками от мировых лидеров — SKF (Швеция) и FAG (Германия). Это гарантирует, что винтовая пара выдержит колоссальные радиальные и осевые нагрузки на протяжении десятков тысяч часов работы.
3) Прямой привод: Вращение от электродвигателя к винтовому блоку передается напрямую без эластичной муфты. Такое решение позволяет достичь максимального коэффициента полезного действия (КПД), который недостижим для установок с ременной передачей. Нет ремня — нет потерь на трение и проскальзывание.
3.3. Масляное охлаждение двигателя — защита от пыли
Это ключевой момент для производства термопластика. Обычные электродвигатели охлаждаются вентилятором (крыльчаткой), который прогоняет воздух из цеха через ребра корпуса. Если воздух насыщен полимерной пылью, ребра забиваются, теплообмен прекращается, двигатель перегревается и выходит из строя.
В компрессоре FLEX реализована система жидкостного (масляного) охлаждения двигателя. Корпус двигателя полностью герметичен. Охлаждение происходит за счет циркуляции того же компрессорного масла, которое охлаждает винтовой блок.
Преимущество: электродвигатель не зависит от чистоты окружающего воздуха. У него отсутствует внешний вентилятор, который работает как пылесос. Это идеальное решение для запыленных цехов.
3.4. Защита IP55
Мы акцентировали внимание клиента на классе защиты IP55.
- Цифра «5» (Пыль): Оборудование защищено от проникновения пыли в количествах, нарушающих работу.
- Цифра «5» (Влага): Защита от струй воды с любого направления.
Учитывая наличие мелкодисперсной фракции термопластика в воздухе, использование оборудования с классом защиты ниже IP55 (например, распространенный IP23) привело бы к быстрому выходу из строя электрической части.
4. Частотный преобразователь: математика экономии
Самая важная экономическая особенность поставленного оборудования — наличие частотного преобразователя (VSD — Variable Speed Drive). Клиенты нередко задают вопрос: «Стоит ли переплачивать за частотник?». Ответ кроется в режиме потребления воздуха. Винтовой компрессор с фиксированной скоростью работает как обычный выключатель — он либо работает на 100%, либо выключен (но продолжает крутиться вхолостую). Но потребность завода в воздухе меняется в течение дня.

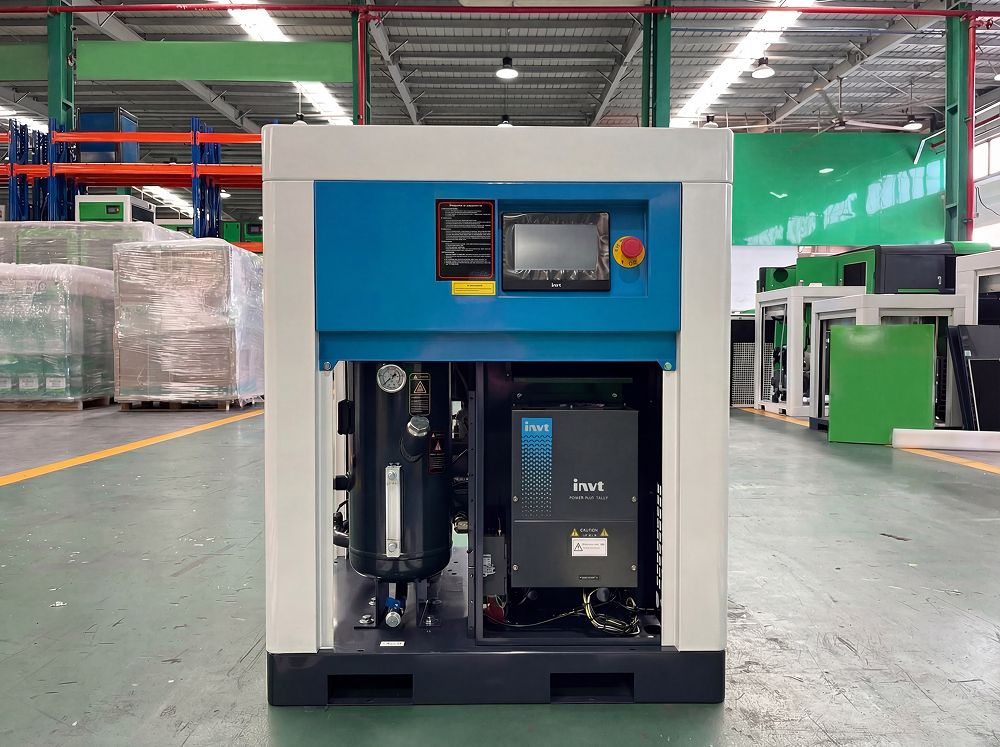

Фото частотного преобразователя мирового бренда INVT
Компрессор FLEX с частотным преобразователем плавно меняет обороты двигателя в зависимости от текущего расхода. Нужно 50% воздуха? Двигатель снижает обороты ровно наполовину, потребляя в 2 раза меньше электричества.
Сравнительный расчет: Фиксированная скорость vs Частотный привод
В рамках подготовки коммерческого предложения для «Белой Линии» мы сделали расчет окупаемости по сценарию, когда потребление воздуха падает, но остается достаточно высоким. Исходные данные:
- Мощность компрессора: 15 кВт.
- Производительность: 2.58 м³/мин.
- Сценарий частичной загрузки: 2 раза в день по 2 часа потребление воздуха составляет 70% (требуется 9.66 м³/мин).
- Итого в день в режиме неполной загрузки: 4 часа.
- Количество рабочих дней в году: 250.
- Стоимость электроэнергии (для юрлиц, средняя): 7 руб./кВт⋅ч
Вариант А: Винтовой компрессор с фиксированной скоростью (без частотника)
При потребности в воздухе 65% обычный компрессор не может снизить мощность на 35%. Он работает в режиме «Загрузка/Разгрузка» (Load/Unload).
- Чтобы обеспечить средний поток 65%, он должен 65% времени работать на полную мощность и 35% времени — вхолостую.
- Проблема: В режиме холостого хода (когда воздух не производится) компрессор продолжает потреблять около 5 кВт (примерно 33% от номинала) для поддержания вращения винтов и циркуляции масла.
- Среднее потребление за час:
— Работа под нагрузкой: 15 кВт * 0.65 (доля времени) = 9.75 кВт.
— Работа на холостом ходу: 5 кВт * 0.35 (доля времени) = 1.75 кВт.
— Итого: 9.75 + 1.75 = 11.5 кВт.
Вариант Б: Винтовой компрессор FLEX с частотным преобразователем
Инвертор снижает обороты двигателя ровно до 70%. Благодаря технологии постоянных магнитов (PM-Motor), КПД двигателя остается высоким.
- Потребление энергии снижается практически линейно.
- При 65% нагрузке потребление составит: 15 кВт * 0.65 = 9.75 кВт. (Добавим небольшие потери на инверторе, округлим до 10 кВт).
- Режима «холостого хода» (бесполезной траты 55 кВт) здесь нет.
Итоговая разница за 4 часа работы компрессоров в таком режиме:
- Потребление «Фиксированного» (за 4 часа): 11.5 кВт * 4 = 46 кВт⋅ч.
- Потребление «Частотного» (за 4 часа): 10 кВт * 4 = 40 кВт⋅ч.
- Экономия электроэнергии в день: 6 кВт⋅ч.
Годовая экономия (только на этих 4 часах работы!):
- 28 кВт⋅ч * 250 дней = 1 500 кВт⋅ч.
- В деньгах: 1 500 * 7 руб. = 10 500 рублей.
На первый взгляд сумма в 10 500 рублей может показаться незначительной. Однако важно учитывать масштаб предприятия «Белая Линия». Завод эксплуатирует 3 независимые производственные линии, каждая из которых требует автономного обеспечения сжатым воздухом.
Если перенести этот расчет на весь парк оборудования, арифметика меняется кардинально. Умножая эффект на 3 линии и учитывая, что в реальности компрессоры работают не 4 часа, а полную смену (часто в круглосуточном режиме с плавающей нагрузкой), реальная совокупная экономия предприятия возрастает многократно.
Андрей Гончаренко, Руководитель отдела продаж
5. Прозрачность как аргумент: почему клиент выбрал нас?
Компания «Белая Линия» — опытный производственник, которого сложно удивить рекламными буклетами. Главным фактором доверия стала техническая открытость компании «АиртехНик» и возможность наглядно оценить технологии.
В индустрии многие поставщики скрывают, что находится под кожухом, показывая лишь красивый дизайн корпуса. Мы пошли другим путем.
1) Детальная визуализация. На нашем сайте и в презентации мы предоставили фотографии «внутренностей» компрессора в высоком разрешении. Клиент видел массивный винтовой блок, аккуратную разводку гидравлики (стальные трубки вместо дешевых резиновых шлангов), мощный инвертор, качество линии охлаждения, толщину металла шумозащитного кожуха.
2) Эффект присутствия. Представители «Белой Линии» посетили наш склад в г. Ростов-на-Дону, где хранился аналогичный винтовой компрессор серии FLEX. Они смогли лично оценить качество сборки, убедиться в отсутствии люфтов, проверить удобство доступа к фильтрам, маслобаку, клапанам для будущего ТО.
3) Понимание сборки. Показали подробные видео о процессе производства. Это полностью роботизированные линии, где человеческий фактор сведен к минимуму. Клиент убедился: оборудование заводского качества, ничем не уступающее европейским аналогам, но с современной электронной начинкой.

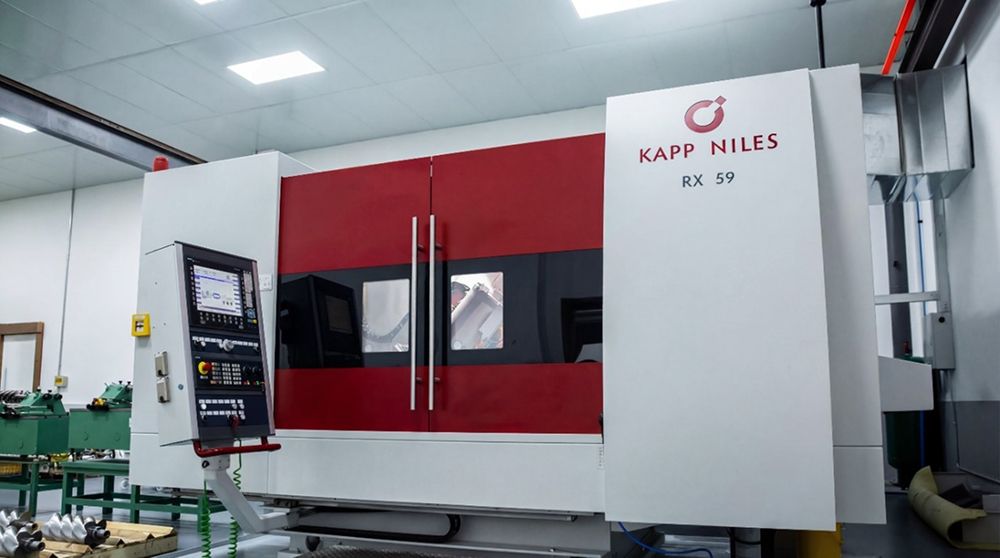

Зубошлифовальный станок KAPP для высокоточной обработки винтов и корпусов ступеней сжатия в Шанхае
6. Логистика «под ключ»: от чертежа до склада
Одной из «головных болей» отдела закупок любого предприятия является ВЭД (внешнеэкономическая деятельность). Таможня, сертификация, сложная логистика, валютные переводы — это стресс и риски.
В сделке мы полностью сняли эту нагрузку с клиента. Компания «АиртехНик» берет на себя все этапы поставки. Как мы работаем:
1) Производство и контроль. После размещения заказа наши специалисты связались с заводом, проконтролировали комплектацию (включая специфические требования по защите двигателя).
2) Упаковка. Учитывая путь из Китая, компрессор был упакован в жесткий деревянный короб с дополнительной защитой от влаги, чтобы исключить повреждения и коррозию.
3) Белая таможня. Это принципиальный момент! Ввоз осуществлялся исключительно через официальное таможенное оформление. Клиент не несет рисков. Мы предоставляем все закрывающие документы. Все пошлины и сборы включены в стоимость и оплачены нами.
4) Разрешительная документация. Вместе с оборудованием был передан полный пакет документов на русском языке: паспорт оборудования, декларация соответствия ТР ТС (ЕАС), подробная инструкция по эксплуатации.
Клиенту не нужно переживать за дополнительные расходы. Весь процесс контролируется логистами нашей компании до момента выгрузки на складе покупателя.
7. Пуско-наладка и сервис: мы не бросаем после продажи
Поставка оборудования — только половина дела. Оставшиеся 50% успеха — это правильный ввод в эксплуатацию и обучение персонала. Винтовой компрессор представляет собой сложное устройство. Ошибка при первом пуске (например, вращение винтовой пары в обратную сторону из-за перепутанных фаз) может вывести блок из строя за секунды.

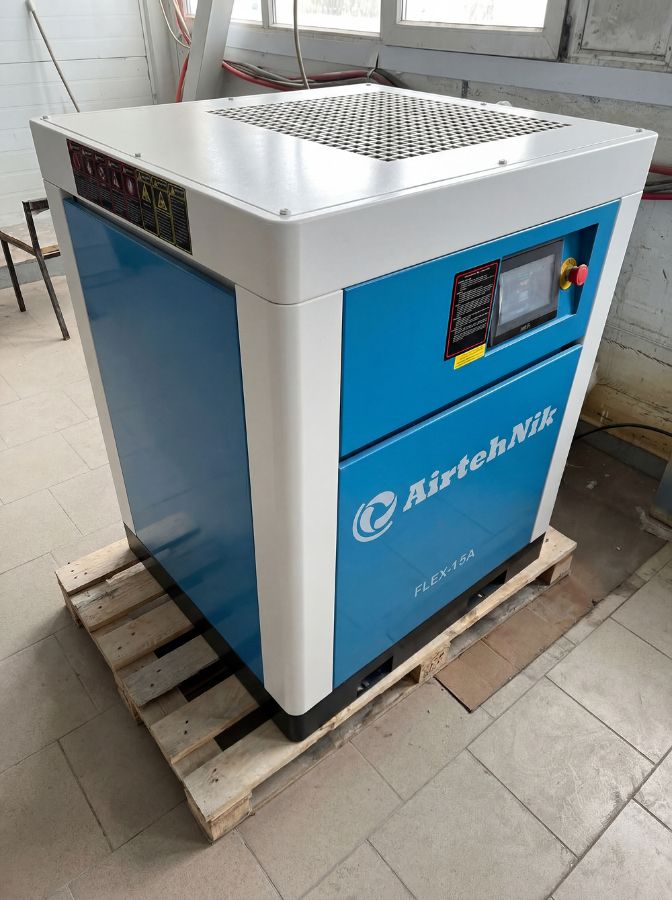

Фото распакованного винтового компрессора FLEX-15A на территории Заказчика
Для клиента мы провели бесплатные пуско-наладочные работы (ПНР). Приехав на объект, наш сервисный инженер выполнял ряд задач:
- Проверил правильность подключения к пневмосети и электропитанию.
- Проконтролировал уровень масла и надежность всех соединений после транспортировки.
- Настроил параметры контроллера под специфику работы цеха (давление включения/выключения, таймеры, защиту от перегрева).
- Обучение персонала. Это критически важно. Мы научили главного механика и операторов не просто нажимать кнопку «Старт», а анализировать данные контроллера.
Современный контроллер FLEX — это полноценный бортовой компьютер. Он показывает температуру, нагрузку на двигатель, напряжение сети и, главное, предупреждает о необходимости планового ТО. Ответственному специалисту теперь достаточно лишь следить за этими показателями и анализировать отчеты работы — компрессор сам подскажет, когда нужно заменить фильтры и масло.

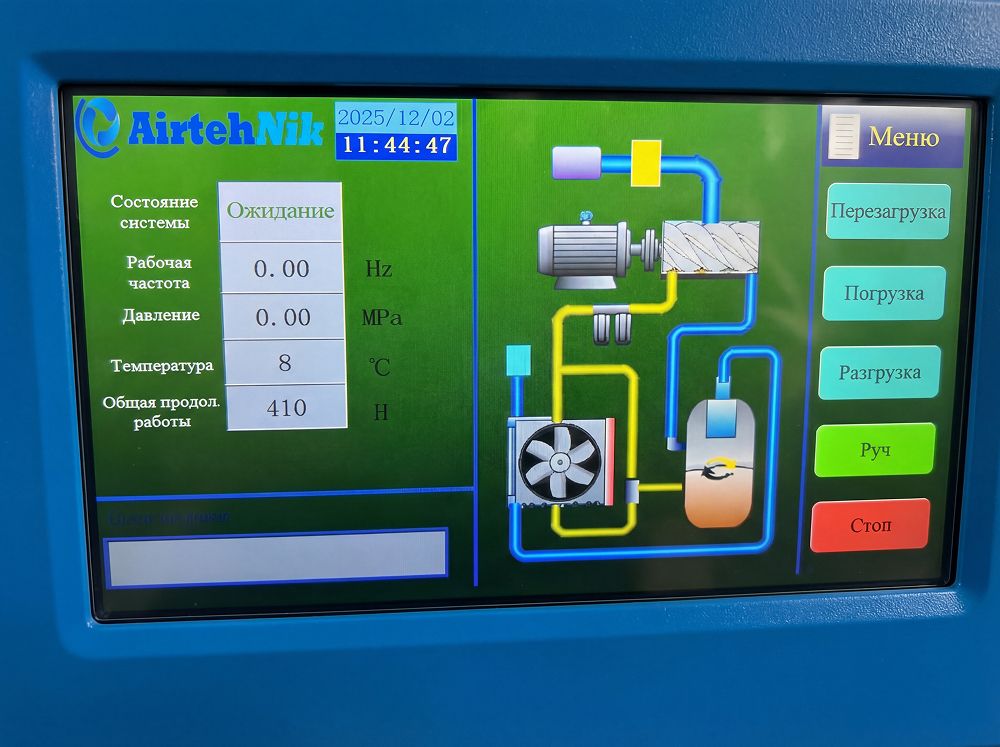

Интеллектуальная панель управления компрессором полностью на русском языке
Расширенная гарантия 5 лет
Мы абсолютно уверены в качестве поставляемого оборудования. На компрессоры серии FLEX, включая поставленный для «Белой Линии», действует расширенная гарантия 5 лет. Она распространяется в т.ч на самые дорогие и ответственные узлы: винтовой блок и электродвигатель. Для клиента это означает 5 лет спокойствия и страховку от крупных непредвиденных расходов.
Заключение
Кейс с компанией «Белая Линия» наглядно показал, что замена ушедших европейских брендов — это не вынужденный компромисс, а возможность для технологического обновления. Переход на винтовой компрессор FLEX-15A позволил нашему клиенту:
- Решить проблему работы в запыленном цехе благодаря защите IP55 и масляному охлаждению.
- Существенно снизить затраты на электроэнергию благодаря частотному преобразователю.
- Получить надежный сервис, доступные расходные материалы и гарантию бесперебойной работы.
Компания ООО «АиртехНик» продолжает обеспечивать российские производства надежным сжатым воздухом, беря на себя все вопросы подбора, логистики и технического сопровождения.
Если ваше производство сталкивается с похожими вызовами — перерасходом энергии, перегревом оборудования или дефицитом запчастей — свяжитесь с нами. Мы подберем решение, которое будет работать эффективно.
