Каталог оборудования
Винтовые масляные одноступенчатые компрессоры
Винтовые одноступенчатые компрессоры с асинхронным двигателем

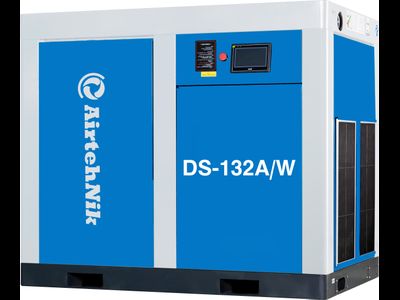

Винтовой одноступенчатый компрессор DS-132A/W (10 бар)

Винтовой одноступенчатый компрессор DS-132A/W (10 бар)

Тип
Масляный
Производительность
20 м³/мин
Давление
10 бар
Мощность
132 кВт
Присоединение
DN80
Привод
Прямой
Электромотор
Асинхронный
Винтовой блок
Одноступенчатый
Частотный преобразователь
Отсутствует
Охлаждение
Воздушное (водяное опционально)
Страна
Китай
Давление
10 бар
7 бар
8 бар
10 бар
13 бар
Давление
Присоединение
DN80
DN80
Присоединение

  • Характеристики

    Тип
    Масляный
    Производительность
    20 м³/мин
    Давление
    10 бар
    Мощность
    132 кВт
    Присоединение
    DN80
    Привод
    Прямой
    Уровень шума
    78 дБ
    Электромотор
    Асинхронный
    Винтовой блок
    Одноступенчатый
    Частотный преобразователь
    Отсутствует
    Охлаждение
    Воздушное (водяное опционально)
    Объем масла
    100 л
    Длина
    2900 мм
    Ширина
    1890 мм
    Высота
    1950 мм
    Масса
    2800 кг
    Страна
    Китай
    Бренд
    AirtehNik

Удалить товар

Вы точно хотите удалить выбранный товар? Отменить данное действие будет невозможно.

  • Гарантия 5 лет

    На все компрессоры бренда AirtehNik предоставляется заводская гарантия 5 лет

  • Собственный склад

    Оригинальные запчасти и компрессорное масло в наличии на складе г. Ростов-на-Дону

  • Мобильный сервис

    Выезд инженеров для проведения техобслуживания. Сервисные центры по России

  • Запуск оборудования

    Бесплатные пуско-наладочные и шеф-монтажные работы, обучаем технический персонал клиента

Ключевые преимущества
винтовых компрессоров DS

  • Одноступенчатый винтовой блок с прямым приводом

    Запатентованная конструкция ступени сжатия:
    компрессор оснащен винтовым блоком собственного производства, изготовленного на высокоточных станках немецкого и японского брендов. Корпус и роторы ступени сжатия обладают точной геометрией, что делает конструкцию долговечной.

    Оснащен подшипниками брендов SKF и FAG:
    в производстве винтового блока применяют 6 подшипников ведущих мировых брендов SKF (Швеция) и FAG (Германия). Подшипники обеспечивают надежную работу и значительно увеличивают срок службы винтового блока.

    Прямой привод:
    передача вращения осуществляется от электродвигателя к винтовому блоку посредством прямой передачи. Это решение позволяет достичь максимального коэффициента полезного действия, превышающего показатели установок с ременной передачей.

  • Минимальные потери

    Конструкция блока исключает перегрев даже при эксплуатации на максимальных нагрузках

  • Низкие обороты

    Низкая скорость вращения снижает износ деталей и увеличивает общий ресурс работы оборудования

  • Гарантия 5 лет

    Длительная гарантия производителя подтверждает стабильную работу винтового блока в течение 5 лет

  • Приводной асинхронный двигатель с фиксированной скоростью вращения

    Степень защиты IP55:
    указывает на 100% защиту корпуса от попадания влаги и проникновения твёрдых частиц, включая пыль любого размера. Это гарантирует бесперебойную эксплуатацию даже в условиях высокой запыленности, влажности производственных помещений или открытого пространства.

    Класс изоляции F:
    для класса F температура эксплуатации составляет до +155 °C, что обеспечивает высокий запас прочности изоляции при длительной работе на высоких нагрузках и повышенных температурах.

    Энергоэффективность IE4:
    характеризуется крайне низким уровнем потерь энергии и высокими показателями КПД. Такие двигатели широко применяются там, где важны экономичность и снижение эксплуатационных расходов предприятия благодаря минимальному потреблению электроэнергии.

  • Энергосбережение 5%

    Мотор данной модели сберегает до 5% энергии, обеспечивая существенную экономию затрат при долговременной эксплуатации

  • КПД ~ 97%

    Двигатель демонстрирует высокую эффективность: потери мощности около 3% — отличный показатель среди аналогичных моделей

  • Гарантия 5 лет

    Высокая степень надежности электродвигателя обеспечит стабильную, бесперебойную работу на протяжении длительного периода

  • Распределительный электрощит компрессора

    Электрощит обладает степенью защиты от внешних воздействий согласно международному стандарту IP 54. Это означает высокую защиту от проникновения внутрь пыли и возможность работы в среде с повышенной влажностью.

    Электрощит интегрируется в специально разработанный звукопоглощающий кожух, выполненный таким образом, чтобы обеспечить удобный доступ ко всем внутренним элементам электрощита, включая автоматические выключатели, предохранители и прочие элементы электроснабжения. Техническое обслуживание и ремонт устройств внутри щитка значительно упрощается.

    Все электрические компоненты изготовлены мировым брендом Schneider Electric (Германия). Компания известна высоким качеством своей продукции и надежной репутацией среди профессионалов электротехнической отрасли.

    Высококачественная сборка и использование современных комплектующих обеспечивают длительный срок службы устройства и экономию электроэнергии.

  • Большая система охлаждения

    Теплообменник увеличенных габаритов, который обеспечивает эффективное охлаждение компрессорного оборудования путем быстрого отвода тепла, выделяемого во время работы устройства.

    Высокоэффективные вентиляторы системы охлаждения позволяют значительно снизить температуру сжатого воздуха на выходе компрессорной установки.

    Комбинированный воздушного-масляный охладитель, выполненный в виде конструкции сотового радиатора, предназначен для поддержания низкой температуры сжатого воздуха на выходе.

    Специальный вентилятор подачи охлаждающего воздуха оснащен автономным электродвигателем, позволяющим разгрузить мощность главного двигателя компрессора и обеспечить наилучшее охлаждение всех узлов компрессорной станции независимо от режима эксплуатации.

  • Конструкция, продуманная до мелочей

    Внутренние патрубки выполнены из стальных труб и оснащены гибкой вставкой для компенсации температурных расширений и поглощения вибраций, возникающих между агрегатами. Данное решение выгодно отличается от конкурентов, где используются резиновые шланги, склонные к высыханию и образованию трещин.

    Регулятор всасываемого воздуха с воздушным фильтром предназначен для безопасного, полностью разгруженного запуска компрессора и эффективной экономичной работы.

    Шумозащитный кожух обеспечивает низкий уровень производимого шума, что предоставляет возможность устанавливать оборудование внутри цеха без риска нарушения комфортных рабочих условий сотрудников.

    Панели корпуса оборудованы специальными защёлками, которые обеспечивают легкое открытие и закрытие дверей компрессора.

  • Большая масляная система и двойной маслосепаратор

    Вместительный маслобак служит резервуаром для накопления и проведения первичного (98%) процесса очистки масла от примесей и загрязнений.

    Двойной маслосепаратор предназначен для дополнительного тонкого очищения масла и обеспечения дальнейшего разделения масла и воздуха, чтобы получить чистый воздух с минимальным остаточным содержанием масла.

    После прохождения двойной сепарации содержание масла в выходном сжатом воздухе составляет всего лишь 2–3 мг/м³, что соответствует высоким стандартам качества воздушных компрессоров.

    Для слива отработанного компрессорного масла в конструкции применяется шаровой кран. А специальное смотровое окошко, встроенное в лицевую дверь, позволяет оператору визуально контролировать текущий уровень масла внутри маслобака, не прибегая к открытию панели компрессора.

  • Двойная система фильтрации воздуха

    Корпус винтового компрессора оборудован специальными местами для забора воздуха, где установлены надежные сетчатые пылевые фильтры (на боковой и панели и обратной стороне).

    Задача сетчатых фильтров — эффективно задерживать частицы пыли и грязи, предотвращая их попадание внутрь установки. Таким образом, обеспечивается высокая степень очистки поступающего воздуха от различных загрязнений.

    Сетчатые фильтры обладают важным преимуществом — возможность быстрой и удобной чистки. Их легко снять даже во время работы компрессора, не останавливая процесс эксплуатации оборудования.

    Регулярная очистка сетчатых фильтров способствует увеличению срока службы воздушного фильтра и смазочных материалов: благодаря отсутствию абразивных частиц уменьшается износ компонентов и продлевается интервал до следующей замены фильтров.

  • Интеллектуальная панель управления на русском языке

    • цветной жидкокристаллический дисплей на русском языке с подсветкой обеспечивает возможность установки и корректировки параметров компрессора;
    • управление по месту, а также возможно дистанционное управление (опционально), программируемый автоматический повторный запуск.
    • быстрый доступ к комплексным статистическим данным благодаря наличию функции записи данных в журнал регистрации;
    • точность поддержания давления — 0,1 бар повышает энергоэффективность компрессора;
    • вывод на экран всех рабочих параметров и другой дополнительной информации (например, текущее давление, температура, рабочие характеристики, общее время работы и время работы под нагрузкой, графики давления, температуры, производительности, верхний и нижний пределы давления, время работы на холостом ходу и т. д.);

Удаленный мониторинг
эффективности компрессора

  • Отслеживание параметров работы компрессора в реальном времени

    Подключение к контроллеру компрессора происходит через адаптер (сборщик данных). После получения данных в контроллере их легко загрузить на интернет-платформу через потоковую карту, Wi-Fi и т.д. Пользователь может просматривать рабочее состояние устройства в режиме реального времени на мобильном телефоне и компьютере.

    Появляется возможность управления полным жизненным циклом воздушного компрессора: все данные оборудования записываются, и с этого момента машина имеет аналог «медицинской карты».

    Сбор данных в онлайн-режиме позволяет формировать детальные отчеты, которые автоматически генерируются в соответствии с заданными параметрами.

    В то же время, полагаясь на мощные настройки адаптера, возможно собирать данные с остального оборудования (расходомер, преобразователь частоты, осушитель и т.п.) для осуществления мониторинга и управления воздушной компрессорной станции в целом.

  • Основные параметры

    Информация о давлении, температуре, часах загрузки, разгрузки компрессора

  • Расчет энергосбережения

    Соотношение произведенного сжатого воздуха и потраченной на это электроэнергии

  • Коэффициент использования

    Оценка реальной загрузки оборудования и оптимизации режима работы

  • Характеристическая кривая

    График зависимости между давлением нагнетания и производительностью

  • Кривая энергопотребления

    Диаграмма изменения энергопотребления в зависимости от рабочего давления и расхода

  • Кривая эффективности

    Анализ текущего состояния компрессора и выявление возможных путей повышения КПД

Фотографии одноступенчатых
винтовых компрессоров DS

Мы понимаем, насколько важны качественные визуальные материалы при выборе промышленного оборудования. Именно поэтому уделяем особое внимание подготовке фотографий и видеороликов нашей продукции. Каждое изделие представлено в реальных условиях, что позволяет вам увидеть истинные характеристики и особенности конструкции.

Больше фото и видео
Синтетическое масло AirScrew -
рекомендовано для компрессоров DS

  • Для надежного функционирования винтовых компрессоров марки AirtehNik применяется специально разработанное фирменное синтетическое масло Airscrew. Оно предназначено для эффективной смазки элементов ступени сжатия, охлаждения агрегата, очищения оборудования и защищает от перегрева, коррозии и образования кокса.

    Продукты Airscrew включают в себя идеально подобранные базовые масла и синтетические компоненты, усиленные функциональными добавками. Благодаря такому составу масло сохраняет свойства в течение длительной эксплуатации до 9000 моточасов, обеспечивая надежную защиту всех узлов компрессора даже при работе в тяжелых условиях.

    По совокупности эксплуатационных характеристик продукты Airscrew сопоставимы с современными синтетическими маслами высокого класса производительности и отлично подходят для компрессоров европейских и турецких брендов: Atlas Copco, Ceccato, Boge, Gardner Denver, Ingersoll Rand, Airpol, Ekomak, Dalgakiran.
