Винтовые масляные одноступенчатые компрессоры
Винтовые одноступенчатые компрессоры с двигателем на постоянных магнитах и частотным преобразователем

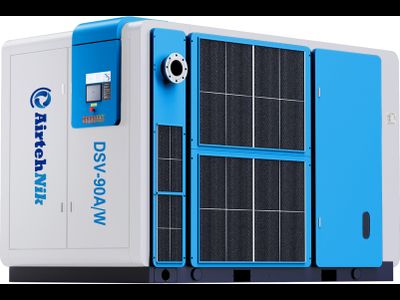

Винтовой одноступенчатый компрессор DSV-90A/W (10.5 бар)

Винтовой одноступенчатый компрессор DSV-90A/W (10.5 бар)

Тип
Масляный
Производительность
14.6 м³/мин
Давление
10.5 бар
Мощность
90 кВт
Присоединение
G 2
Привод
Прямой
Электромотор
На постоянных магнитах
Винтовой блок
Одноступенчатый
Частотный преобразователь
Интегрирован
Охлаждение
Воздушное (водяное опционально)
Страна
Китай
Давление
10.5 бар
7.5 бар
8.5 бар
10.5 бар
13 бар
Давление
Присоединение
G 2
G 2
Присоединение

  • Характеристики

    Тип
    Масляный
    Производительность
    14.6 м³/мин
    Давление
    10.5 бар
    Мощность
    90 кВт
    Присоединение
    G 2
    Привод
    Прямой
    Уровень шума
    75 дБ
    Электромотор
    На постоянных магнитах
    Винтовой блок
    Одноступенчатый
    Частотный преобразователь
    Интегрирован
    Охлаждение
    Воздушное (водяное опционально)
    Объем масла
    70 л
    Длина
    2100 мм
    Ширина
    1370 мм
    Высота
    1700 мм
    Масса
    1900 кг
    Страна
    Китай
    Бренд
    AirtehNik
  • Гарантия 5 лет

    На все компрессоры бренда AirtehNik предоставляется заводская гарантия 5 лет

  • Собственный склад

    Оригинальные запчасти и компрессорное масло в наличии на складе г. Ростов-на-Дону

  • Мобильный сервис

    Выезд инженеров для проведения техобслуживания. Сервисные центры по России

  • Запуск оборудования

    Бесплатные пуско-наладочные и шеф-монтажные работы, обучаем технический персонал клиента

Ключевые преимущества
винтовых компрессоров DSV

  • Одноступенчатый винтовой блок с прямым приводом

    Запатентованная конструкция ступени сжатия:
    компрессор оснащен винтовым блоком собственного производства, изготовленного на высокоточных станках немецкого и японского брендов. Корпус и роторы ступени сжатия обладают точной геометрией, что делает конструкцию долговечной.

    Оснащен подшипниками брендов SKF и FAG:
    в производстве винтового блока применяют 6 подшипников ведущих мировых брендов SKF (Швеция) и FAG (Германия). Подшипники обеспечивают надежную работу и значительно увеличивают срок службы винтового блока.

    Прямой привод:
    передача вращения осуществляется от электродвигателя к винтовому блоку посредством прямой передачи. Это решение позволяет достичь максимального коэффициента полезного действия, превышающего показатели установок с ременной передачей.

  • Минимальные потери

    Конструкция блока исключает перегрев даже при эксплуатации на максимальных нагрузках

  • Низкие обороты

    Низкая скорость вращения снижает износ деталей и увеличивает общий ресурс работы оборудования

  • Гарантия 5 лет

    Длительная гарантия производителя подтверждает стабильную работу винтового блока в течение 5 лет

  • Электродвигатель на постоянных магнитах

    Моторы высокой энергоэффективности
    Электродвигатели винтовых компрессоров DSV обладают классом энергоэффективности IE4 и IE5, которые обеспечивают значительную экономию электроэнергии до 5–7%. Наличие защиты класса IP55, исключает проникновение пыли и влаги внутрь корпуса двигателя, что повышает срок службы агрегата.

    Технологии немецкой компании
    Моторы известного производителя WEG (Германия) отличаются применением постоянных магнитов, способных стабильно функционировать в широком диапазоне частот вращения 25 -100%. Специальная высокотемпературная конструкция гарантирует сохранение магнитных свойств вплоть до экстремально высоких температур — до +150 °C. Стабильная работа оборудования гарантирована даже в условиях повышенных тепловых нагрузок, исключая риск перегрева.

    Частотный преобразователь
    Главный мотор дополнительно оснащается современным преобразователем частоты, позволяющими эффективно управлять скоростью вращения ротора. Применение такого оборудования сохраняет высокую эффективность работы мотора практически во всех режимах эксплуатации, включая низкие обороты. Коэффициент полезного действия двигателя достигает ~ 97%, что свидетельствует о минимальных потерях энергии и максимальном уровне производительности.

  • Энергосбережение 7%

    Мотор данной модели сберегает до 7% энергии, обеспечивая существенную экономию затрат при долговременной эксплуатации

  • КПД ~ 97%

    Двигатель демонстрирует высокую эффективность: потери мощности около 3% — отличный показатель среди аналогичных моделей

  • Гарантия 5 лет

    Высокая степень надежности электродвигателя обеспечит стабильную, бесперебойную работу на протяжении длительного периода

  • Увеличенная система охлаждения — стабильность в жарких условиях

    Улучшенные радиаторы
    Их конструкция разработана таким образом, чтобы выдерживать температуру окружающей среды вплоть до +52°C. Это значит, что даже в самые жаркие дни охлаждение будет эффективным, и оборудование продолжит работу без риска аварийной остановки.

    Антиоксидантная защита
    Поверхность радиаторов покрыта специальным составом, который защищает металл от коррозии и окисления. Такое решение сохраняет высокую эффективность теплоотвода долгие годы, продлевая срок службы всей системы.

    Осевой и центробежный вентилятор
    Одноступенчатые компрессоры DSV оснащены надежными немецкими вентиляторами производства компании Rosenberg. Эти устройства известны своей долговечностью и стабильностью работы благодаря плавному изменению частоты вращения, позволяющему адаптироваться к любым температурным условиям.

    Оптимальное распределение тепла
    Конструкция вентиляторов обеспечивает равномерный поток воздуха и эффективно рассеивает избыточную тепловую энергию. Такая продуманная технология минимизирует вероятность перегрева и гарантирует защиту ключевых компонентов оборудования.

  • Двухчастотное регулирование вращения

    Высокие стандарты эффективности и точности
    Главный двигатель компрессора и привод вентилятора — оснащены инновационными частотными преобразователями компании INVT (при желании клиента возможны альтернативы от Siemens или ABB), обеспечивающими максимальную эффективность энергопотребления и исключительную точность управления оборудованием. Инверторы объединены в единое электронное управление, упрощая монтаж и настройку устройств.

    Защита винтовых блоков и стабильность смазки
    Особый алгоритм регулировки инвертора вентилятора обеспечивает поддержание оптимальной рабочей температуры винтового блока (+80...+85°C), гарантирующей стабильную вязкость масла и продлевающей ресурс механизмов.

    Плавность старта и снижение механических нагрузок
    Система оснащена функцией плавного запуска и остановки двигателей, а также возможностью плавно регулировать скорость вращения. Автоматизированный режим работы оборудования поддерживает заданное выходное давление независимо от внешних условий и экономит до 30% электроэнергии.

    Надежная поддержка и доступность сервиса
    INVT располагает развитой сетью сервисных центров и квалифицированных специалистов, готовых оказать помощь клиентам практически в любом регионе страны.

  • Компактная конструкция и стальные патрубки

    Внутренние патрубки выполнены из стальных труб и оснащены гибкой вставкой для компенсации температурных расширений и поглощения вибраций, возникающих между агрегатами. Данное решение выгодно отличается от конкурентов, где используются резиновые шланги, склонные к высыханию и образованию трещин.

    Регулятор всасываемого воздуха с воздушным фильтром предназначен для безопасного, полностью разгруженного запуска компрессора и эффективной экономичной работы.

    Шумозащитный кожух обеспечивает низкий уровень производимого шума, что предоставляет возможность устанавливать оборудование внутри цеха без риска нарушения комфортных рабочих условий сотрудников.

    Панели корпуса оборудованы специальными защёлками, которые обеспечивают легкое открытие и закрытие дверей компрессора.

  • Большая масляная система и двойной маслосепаратор

    Вместительный маслобак служит резервуаром для накопления и проведения первичного (98%) процесса очистки масла от примесей и загрязнений.

    Двойной маслосепаратор предназначен для дополнительного тонкого очищения масла и обеспечения дальнейшего разделения масла и воздуха, чтобы получить чистый воздух с минимальным остаточным содержанием масла.

    После прохождения двойной сепарации содержание масла в выходном сжатом воздухе составляет всего лишь 2–3 мг/м³, что соответствует высоким стандартам качества воздушных компрессоров.

    Для слива отработанного компрессорного масла в конструкции применяется шаровой кран. А специальное смотровое окошко, встроенное в лицевую дверь, позволяет оператору визуально контролировать текущий уровень масла внутри маслобака, не прибегая к открытию панели компрессора.

  • Двойная система фильтрации воздуха

    Холодный воздух поступает снизу или сбоку
    Холодный поток подается индивидуально к рабочим агрегатам — таким образом, каждый узел получает необходимое количество свежего прохладного воздуха. Это позволяет эффективно охладить наиболее нагруженные компоненты системы.

    Горячий воздух выбрасывается сверху
    Благодаря специальному расположению выходного отверстия горячий воздух удаляется вверх, минуя основные рабочие узлы. Такая конструкция способствует снижению температуры внутри корпуса и облегчает обслуживание устройства.

    Эффективное отведение тепла
    Специально установленный мощный вентилятор выводит наружу тепло, вырабатываемое двигателем, винтовкой парой, электроникой блока управления и резервуаром сепаратора. Таким образом достигается оптимальный температурный режим во всех узлах установки.

    Чистая работа компрессора
    Решетки корпуса оборудованы предварительными сетчатыми фильтрами, задерживающими крупные частицы пыли и грязи. Благодаря этому увеличивается срок службы основного воздушного фильтра и продлевается ресурс компрессорного масла. Сетчатые фильтры обладают важным преимуществом — возможность быстрой и удобной чистки. Их легко снять даже во время работы компрессора, не останавливая процесс эксплуатации оборудования.

    Экономия энергии до 5%
    Усовершенствованная двойная система фильтрации помогает снизить энергопотребление агрегата на целых пять процентов, обеспечивая дополнительную экономию ресурсов предприятия.

  • Интеллектуальная панель управления на русском языке

    • цветной жидкокристаллический дисплей на русском языке с подсветкой обеспечивает возможность установки и корректировки параметров компрессора;
    • управление по месту, а также возможно дистанционное управление (опционально), программируемый автоматический повторный запуск.
    • быстрый доступ к комплексным статистическим данным благодаря наличию функции записи данных в журнал регистрации;
    • точность поддержания давления — 0,1 бар повышает энергоэффективность компрессора;
    • вывод на экран всех рабочих параметров и другой дополнительной информации (например, текущее давление, температура, рабочие характеристики, общее время работы и время работы под нагрузкой, графики давления, температуры, производительности, верхний и нижний пределы давления, время работы на холостом ходу и т. д.);

Удаленный мониторинг
эффективности компрессора

  • Отслеживание параметров работы компрессора в реальном времени

    Подключение к контроллеру компрессора происходит через адаптер (сборщик данных). После получения данных в контроллере их легко загрузить на интернет-платформу через потоковую карту, Wi-Fi и т.д. Пользователь может просматривать рабочее состояние устройства в режиме реального времени на мобильном телефоне и компьютере.

    Появляется возможность управления полным жизненным циклом воздушного компрессора: все данные оборудования записываются, и с этого момента машина имеет аналог «медицинской карты».

    Сбор данных в онлайн-режиме позволяет формировать детальные отчеты, которые автоматически генерируются в соответствии с заданными параметрами.

    В то же время, полагаясь на мощные настройки адаптера, возможно собирать данные с остального оборудования (расходомер, преобразователь частоты, осушитель и т.п.) для осуществления мониторинга и управления воздушной компрессорной станции в целом.

  • Основные параметры

    Информация о давлении, температуре, часах загрузки, разгрузки компрессора

  • Расчет энергосбережения

    Соотношение произведенного сжатого воздуха и потраченной на это электроэнергии

  • Коэффициент использования

    Оценка реальной загрузки оборудования и оптимизации режима работы

  • Характеристическая кривая

    График зависимости между давлением нагнетания и производительностью

  • Кривая энергопотребления

    Диаграмма изменения энергопотребления в зависимости от рабочего давления и расхода

  • Кривая эффективности

    Анализ текущего состояния компрессора и выявление возможных путей повышения КПД

Фотографии одноступенчатых
винтовых компрессоров DSV

Мы понимаем, насколько важны качественные визуальные материалы при выборе промышленного оборудования. Именно поэтому уделяем особое внимание подготовке фотографий и видеороликов нашей продукции. Каждое изделие представлено в реальных условиях, что позволяет вам увидеть истинные характеристики и особенности конструкции.

Больше фото и видео
Синтетическое масло AirScrew -
рекомендовано для компрессоров DSV

  • Для надежного функционирования винтовых компрессоров марки AirtehNik применяется специально разработанное фирменное синтетическое масло Airscrew. Оно предназначено для эффективной смазки элементов ступени сжатия, охлаждения агрегата, очищения оборудования и защищает от перегрева, коррозии и образования кокса.

    Продукты Airscrew включают в себя идеально подобранные базовые масла и синтетические компоненты, усиленные функциональными добавками. Благодаря такому составу масло сохраняет свойства в течение длительной эксплуатации до 9000 моточасов, обеспечивая надежную защиту всех узлов компрессора даже при работе в тяжелых условиях.

    По совокупности эксплуатационных характеристик продукты Airscrew сопоставимы с современными синтетическими маслами высокого класса производительности и отлично подходят для компрессоров европейских и турецких брендов: Atlas Copco, Ceccato, Boge, Gardner Denver, Ingersoll Rand, Airpol, Ekomak, Dalgakiran.

    Подробнее о масле AirSrew
