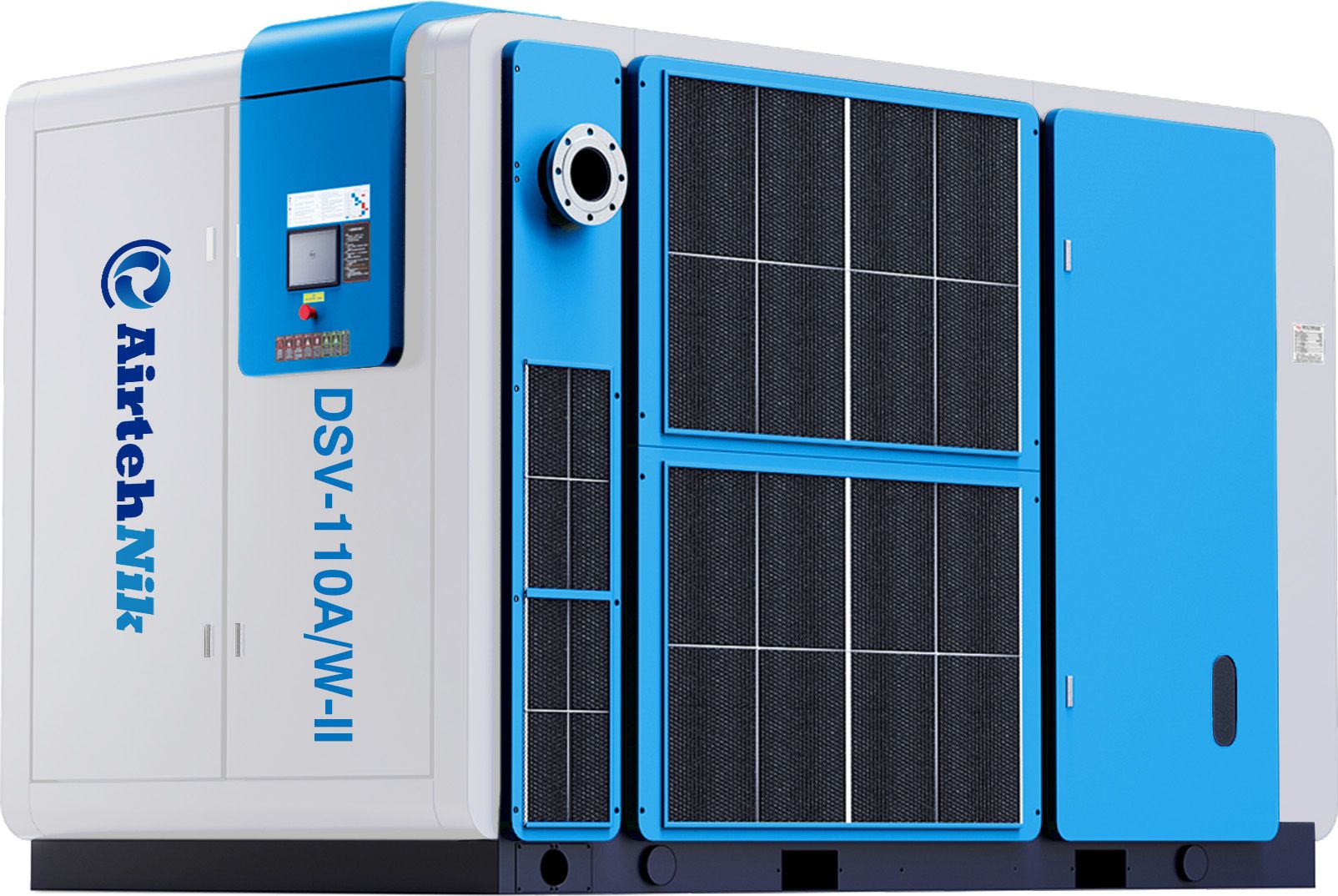

Винтовой двухступенчатый компрессор DSV-110A/W II (5.5 бар)

Винтовой двухступенчатый компрессор DSV-110A/W II (5.5 бар)

Тип
Масляный
Производительность
28.2 м³/мин
Давление
5.5 бар
Мощность
110 кВт
Присоединение
DN100
Привод
Прямой
Электромотор
На постоянных магнитах
Винтовой блок
Двухступенчатый
Частотный преобразователь
Интегрирован
Охлаждение
Воздушное (водяное опционально)
Страна
Китай
Давление
5.5 бар
4.5 бар
5.5 бар
6.5 бар
7.5 бар
8.5 бар
10.5 бар
13 бар
Давление
Присоединение
DN100
DN100
Присоединение

  • Характеристики

    Тип
    Масляный
    Производительность
    28.2 м³/мин
    Давление
    5.5 бар
    Мощность
    110 кВт
    Присоединение
    DN100
    Привод
    Прямой
    Уровень шума
    73 дБ
    Электромотор
    На постоянных магнитах
    Винтовой блок
    Двухступенчатый
    Частотный преобразователь
    Интегрирован
    Охлаждение
    Воздушное (водяное опционально)
    Объем масла
    120 л
    Длина
    2900 мм
    Ширина
    1940 мм
    Высота
    1950 мм
    Масса
    4300 кг
    Страна
    Китай
    Бренд
    AirtehNik
  • Гарантия 5 лет

    На все компрессоры бренда AirtehNik предоставляется заводская гарантия 5 лет

  • Собственный склад

    Оригинальные запчасти и компрессорное масло в наличии на складе г. Ростов-на-Дону

  • Мобильный сервис

    Выезд инженеров для проведения техобслуживания. Сервисные центры по России

  • Запуск оборудования

    Бесплатные пуско-наладочные и шеф-монтажные работы, обучаем технический персонал клиента

Ключевые преимущества
винтовых компрессоров DSV-II

  • Двухступенчатый винтовой блок с прямым приводом

    Запатентованная конструкция ступени сжатия
    В основе конструкции лежит оригинальный винтовой блок с автономным ядром собственной разработки, произведенный на высокотехнологичных станках немецких и японских производителей (KAPP, Okuma, Leitz). Точная геометрия корпуса и роторов гарантирует высокую износостойкость изделия.

    Оснащен подшипниками брендов SKF и FAG
    Винтовой блок двухступенчатого компрессора DSV состоит из верхней и нижней пары высокопрецизионных роторов, каждый из которых имеет 3 подшипника всемирно известных марок SKF (Швеция) и FAG (Германия). Применяемые подшипники обладают прочностью, устойчивостью к высоким температурам и коррозии.

    Прямой привод
    Прямая передача вращения от электродвигателя к винтовому блоку способствует достижению наибольшего КПД установки, превосходящего аналогичные решения с использованием ременной передачи.

    Низкоскоростная конструкция
    Увеличенный винтовой блок позволяет снизить скорость вращения роторов — максимальное число оборотов варьируется от 1500 до 3000 об/мин, что снижает износ деталей и повышает общий эксплуатационный ресурс оборудования. Уменьшение коэффициента сжатия может значительно снизить тепловыделение (вызванное сжатием), тем самым снижая износ подшипника (вызванный тепловыми расширениями и сжатиями).

  • Минимальные потери

    Конструкция блока исключает перегрев даже при эксплуатации на максимальных нагрузках

  • Низкие обороты

    Низкая скорость вращения снижает износ деталей и увеличивает общий ресурс работы оборудования

  • Гарантия 5 лет

    Длительная гарантия производителя подтверждает стабильную работу винтового блока в течение 5 лет

  • Электродвигатель на постоянных магнитах

    Моторы высокой энергоэффективности
    Электродвигатели винтовых компрессоров DSV обладают классом энергоэффективности IE4 и IE5, которые обеспечивают значительную экономию электроэнергии до 5–7%. Наличие защиты класса IP55, исключает проникновение пыли и влаги внутрь корпуса двигателя, что повышает срок службы агрегата.

    Технологии немецкой компании
    Моторы известного производителя WEG (Германия) отличаются применением постоянных магнитов: обороты двигателя 1500 об./мин, а диапазон изменения частоты составляет от 25 до 100% (что больше нормы). Специальная высокотемпературная конструкция гарантирует сохранение магнитных свойств вплоть до экстремально высоких температур — до +150 °C. Стабильная работа оборудования гарантирована даже в условиях повышенных тепловых нагрузок, исключая риск перегрева.

    Частотный преобразователь
    Главный мотор дополнительно оснащается современным преобразователем частоты, позволяющим эффективно управлять скоростью вращения ротора. Применение такого оборудования сохраняет высокую эффективность работы мотора практически во всех режимах эксплуатации, включая низкие обороты. Коэффициент полезного действия двигателя достигает ~ 97%, что свидетельствует о минимальных потерях энергии и максимальном уровне производительности.

  • Энергосбережение 7%

    Мотор данной модели сберегает до 7% энергии, обеспечивая существенную экономию затрат при долговременной эксплуатации

  • КПД ~ 97%

    Двигатель демонстрирует высокую эффективность: потери мощности около 3% — отличный показатель среди аналогичных моделей

  • Гарантия 5 лет

    Высокая степень надежности электродвигателя обеспечит стабильную, бесперебойную работу на протяжении длительного периода

  • Увеличенная система охлаждения — стабильность в жарких условиях

    Улучшенные радиаторы
    Их конструкция разработана таким образом, чтобы выдерживать температуру окружающей среды вплоть до +52°C. Это значит, что даже в самые жаркие дни охлаждение будет эффективным, и оборудование продолжит работу без риска аварийной остановки.

    Антиоксидантная защита
    Увеличенная поверхность радиаторов покрыта специальным составом, который защищает металл от коррозии и окисления. Такое решение сохраняет высокую эффективность теплоотвода долгие годы, продлевая срок службы всей системы.

    Осевой и центробежный вентилятор
    Двухступенчатые компрессоры DSV оснащены надежными немецкими центробежными вентиляторами производства компании Rosenberg с динамической балансировкой на уровне примерно G2.5 (в зависимости от пожелания клиента). Данные вентиляторы известны своей долговечностью и стабильностью работы благодаря плавному изменению частоты вращения.

    Высокоэффективный привод
    Для привода вентилятора используется надежный двигатель с защитным классом IP55, обеспечивающий высокую производительность и бесперебойную работу.

    Оптимальное распределение тепла
    Конструкция вентиляторов обеспечивает равномерное теплорассеивание, высокое давление воздуха и исключает риск повреждения охладителя из-за неоднородного тепловыделения, что часто приводит к повреждению из-за термического напряжения у осевых вентиляторов.

  • Двухчастотное регулирование вращения

    Высокие стандарты эффективности и точности
    Главный двигатель компрессора и привод вентилятора оснащены частотными преобразователями компании INVT (возможны альтернативы от Siemens или ABB), расположенные в отдельном принудительно проветриваемом отделении, что гарантирует работу компрессора в жарких условиях. Воздух для охлаждения фильтруется при помощи дополнительного сетчатого фильтра, находящегося на корпусе компрессора. Инверторы объединены в единое электронное управление, упрощая монтаж и настройку устройств.

    Защита винтовых блоков и стабильность смазки
    Особый алгоритм регулировки инвертора вентилятора обеспечивает поддержание оптимальной рабочей температуры винтового блока (+80...+85°C), гарантирующей стабильную вязкость масла и продлевающей ресурс механизмов.

    Отсутствие режима «холостой ход»
    Система оснащена функцией плавного запуска и остановки двигателей, а также возможностью плавно регулировать скорость вращения. Автоматизированный режим работы оборудования поддерживает заданное выходное давление независимо от внешних условий и экономит до 30-50% электроэнергии.

    Надежная поддержка и доступность сервиса
    INVT располагает развитой сетью сервисных центров и квалифицированных специалистов, готовых оказать помощь клиентам практически в любом регионе страны.

  • Распределительный электрощит компрессора

    Электрощит обладает степенью защиты от внешних воздействий согласно международному стандарту IP 54. Это означает высокую защиту от проникновения внутрь пыли и возможность работы в среде с повышенной влажностью.

    Электрощит интегрируется в специально разработанный звукопоглощающий кожух, выполненный таким образом, чтобы обеспечить удобный доступ ко всем внутренним элементам, включая автоматические выключатели, предохранители и прочие элементы электроснабжения. Техническое обслуживание и ремонт устройств внутри щитка значительно упрощается.

    Все электрические компоненты изготовлены мировым брендом Schneider Electric (Германия). Компания известна высоким качеством своей продукции и надежной репутацией среди профессионалов электротехнической отрасли.

    Высококачественная сборка и использование современных комплектующих обеспечивают длительный срок службы устройства и экономию электроэнергии.

  • Компактная конструкция и стальные патрубки

    Внутренние патрубки выполнены из стальных труб и оснащены гибкой вставкой для компенсации температурных расширений и поглощения вибраций, возникающих между агрегатами. Данное решение выгодно отличается от конкурентов, где используются резиновые шланги, склонные к высыханию и образованию трещин.

    Регулятор всасываемого воздуха с воздушным фильтром предназначен для безопасного, полностью разгруженного запуска компрессора и эффективной экономичной работы.

    Шумозащитный кожух обеспечивает низкий уровень производимого шума, что предоставляет возможность устанавливать оборудование внутри цеха без риска нарушения комфортных рабочих условий сотрудников.

    Панели корпуса оборудованы специальными защёлками, которые обеспечивают легкое открытие и закрытие дверей компрессора.

  • Большая масляная система и двойной маслосепаратор

    Вместительный маслобак служит резервуаром для накопления и проведения первичного (98%) процесса очистки масла от примесей и загрязнений.

    Двойной маслосепаратор предназначен для дополнительного тонкого очищения масла и обеспечения дальнейшего разделения масла и воздуха, чтобы получить чистый воздух с минимальным остаточным содержанием масла.

    Наши сепараторы обеспечивают низкий перепад давления, а скорость потока воздушно-масляной смеси около 12 м/с, что позволяет эффективно отделить 99.99% масла при циклонном разделении. После прохождения двойной сепарации содержание масла в выходном сжатом воздухе составляет всего лишь 2–3 мг/м³, что соответствует высоким стандартам качества воздушных компрессоров.

    Для слива отработанного компрессорного масла в конструкции применяется шаровой кран. А специальное смотровое окошко, встроенное в лицевую дверь, позволяет оператору визуально контролировать текущий уровень масла внутри маслобака, не прибегая к открытию панели компрессора.

  • Высокоэффективные воздушные и сетчатые фильтры

    Воздушный фильтр марки Donaldson, обладающий увеличенной рабочей поверхностью (площадью), способен задерживать мельчайшие частицы размером вплоть до 1 мкм. Такая высокая точность фильтрации существенно сокращает число загрязнений, проникающих внутрь винтового блока компрессорной установки.

    На панелях компрессора имеются решётки, в которых установлены предварительные сетчатые фильтры. Их задача — первичная очистка воздуха от крупных механических примесей, таких как пыль и грязь. Благодаря этому уменьшается общее загрязнение внутренних компонентов системы, включая радиатор охлаждения и преобразователь частоты.

    Благодаря увеличенным масляным и воздушным трубопроводам, начальное давление потерь стремится к 0, что снижает внутренние потери давления примерно на 0,03 МПа (по сравнению с обычными системами) и позволяет сэкономить около 3% энергии.

  • Система подачи воздуха на охлаждение

    Охлаждение винтового блока
    Вход воздуха в винтовой блок происходит независимо через направляющий звукоизоляционный воздушный канал, расположенный в двери, далее в воздушный фильтр и затем в винтовой блок - это обеспечивает эффективное всасывание внешнего холодного воздуха, что повышает эффективность сжатия, примерно, на 2%.

    Охлаждение двигателя
    Вход воздуха для охлаждения двигателя происходит через специальный направляющий короб в двери с оптимальным боковым отверстием, рассчитанным на скорость потока 15 м/с, чтобы обеспечить достаточный воздушный поток.

    Охлаждение радиатора
    Вход воздуха на радиатор осуществляется с боку компрессора через сетчатый предварительный фильтр. Далее воздух проходит через радиатор и благодаря центробежному вентилятору выбрасывается уже горячий воздух вверх. Такое исполнение с максимальным КПД утилизирует тепло как от радиатора, так и изнутри компрессора в целом, а также эффективно снижает передачу шума.

  • Интеллектуальная панель управления на русском языке

    • цветной жидкокристаллический дисплей на русском языке с подсветкой обеспечивает возможность установки и корректировки параметров компрессора (верхний и нижний пределы давления, время работы на холостом ходу и т.д.);
    • управление по месту, а также возможно дистанционное управление (опционально), программируемый автоматический повторный запуск.
    • быстрый доступ к комплексным статистическим данным благодаря наличию функции записи данных в журнал регистрации;
    • показатели основного двигателя (выходной ток, А • выходное напряжение, В • обороты двигателя, об/мин • мощность, кВт • температура, t°С);
    • показатели двигателя вентилятора (температура, t°С);
    • точность поддержания давления — 0,1 бар повышает энергоэффективность компрессора;
    • вывод на экран всех рабочих параметров и другой дополнительной информации (например, текущее давление, температура, рабочие характеристики, общее время работы и время работы под нагрузкой, графики давления, температуры, производительности, верхний и нижний пределы давления, время работы на холостом ходу и т.д).

Удаленный мониторинг
эффективности компрессора

  • Отслеживание параметров работы компрессора в реальном времени

    Подключение к контроллеру компрессора происходит через адаптер (сборщик данных). После получения данных в контроллере их легко загрузить на интернет-платформу через потоковую карту, Wi-Fi и т.д. Пользователь может просматривать рабочее состояние устройства в режиме реального времени на мобильном телефоне и компьютере.

    Появляется возможность управления полным жизненным циклом воздушного компрессора: все данные оборудования записываются, и с этого момента машина имеет аналог «медицинской карты».

    Сбор данных в онлайн-режиме позволяет формировать детальные отчеты, которые автоматически генерируются в соответствии с заданными параметрами.

    В то же время, полагаясь на мощные настройки адаптера, возможно собирать данные с остального оборудования (расходомер, преобразователь частоты, осушитель и т.п.) для осуществления мониторинга и управления воздушной компрессорной станции в целом.

  • Основные параметры

    Информация о давлении, температуре, часах загрузки, разгрузки компрессора

  • Расчет энергосбережения

    Соотношение произведенного сжатого воздуха и потраченной на это электроэнергии

  • Коэффициент использования

    Оценка реальной загрузки оборудования и оптимизации режима работы

  • Характеристическая кривая

    График зависимости между давлением нагнетания и производительностью

  • Кривая энергопотребления

    Диаграмма изменения энергопотребления в зависимости от рабочего давления и расхода

  • Кривая эффективности

    Анализ текущего состояния компрессора и выявление возможных путей повышения КПД

Фотографии двухступенчатых
винтовых компрессоров DSV-II

Мы понимаем, насколько важны качественные визуальные материалы при выборе промышленного оборудования. Именно поэтому уделяем особое внимание подготовке фотографий и видеороликов нашей продукции. Каждое изделие представлено в реальных условиях, что позволяет вам увидеть истинные характеристики и особенности конструкции.

Больше фото и видео
Синтетическое масло AirScrew -
рекомендовано для компрессоров DSV-II

  • Для надежного функционирования винтовых компрессоров марки AirtehNik применяется специально разработанное фирменное синтетическое масло Airscrew. Оно предназначено для эффективной смазки элементов ступени сжатия, охлаждения агрегата, очищения оборудования и защищает от перегрева, коррозии и образования кокса.

    Продукты Airscrew включают в себя идеально подобранные базовые масла и синтетические компоненты, усиленные функциональными добавками. Благодаря такому составу масло сохраняет свойства в течение длительной эксплуатации до 9000 моточасов, обеспечивая надежную защиту всех узлов компрессора даже при работе в тяжелых условиях.

    По совокупности эксплуатационных характеристик продукты Airscrew сопоставимы с современными синтетическими маслами высокого класса производительности и отлично подходят для компрессоров европейских и турецких брендов: Atlas Copco, Ceccato, Boge, Gardner Denver, Ingersoll Rand, Airpol, Ekomak, Dalgakiran.

    Подробнее о масле AirSrew
