Каталог оборудования
Винтовые масляные двухступенчатые компрессоры
Винтовые двухступенчатые компрессоры с двигателем на постоянных магнитах и частотным преобразователем

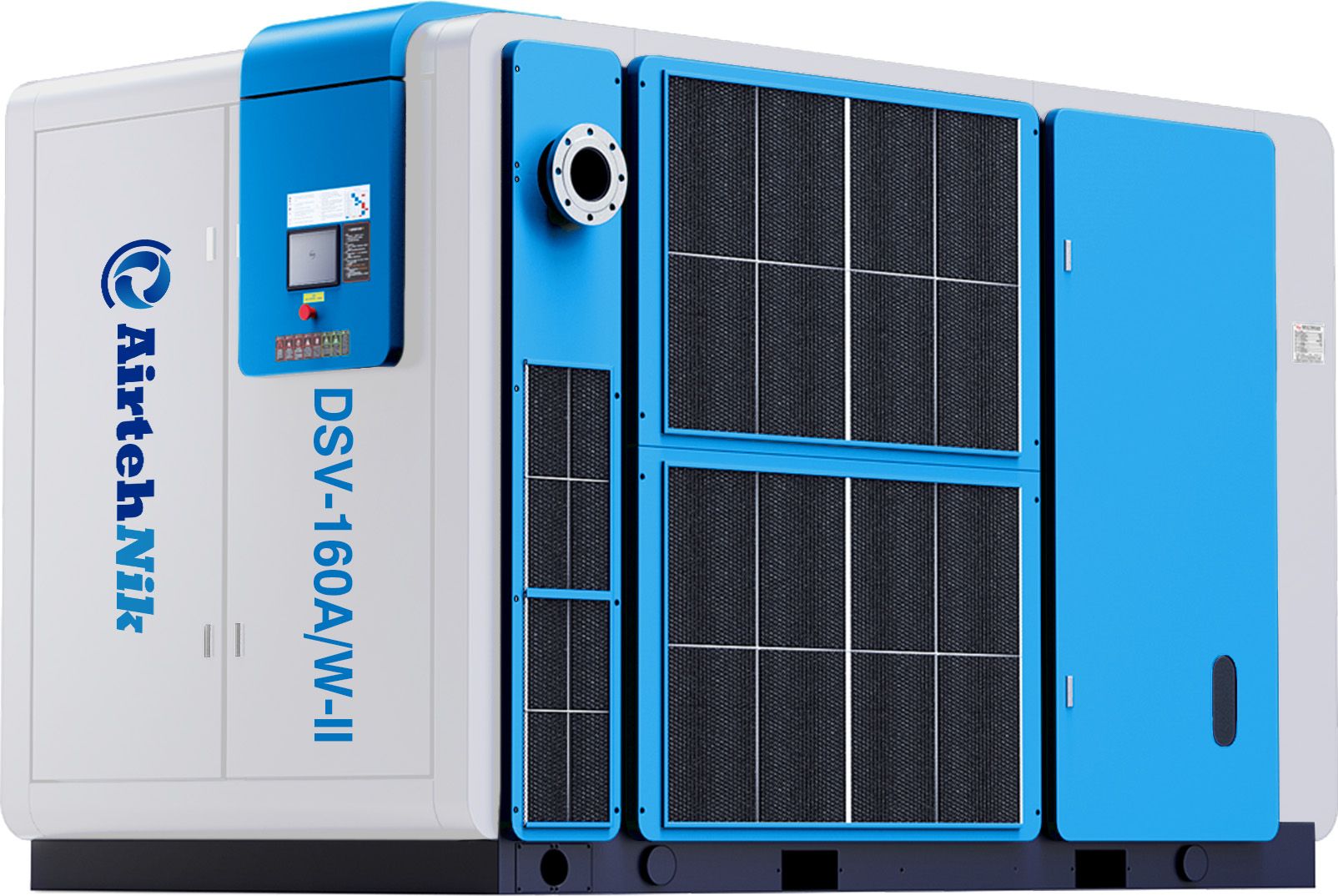

Винтовой двухступенчатый компрессор DSV-160A/W II (4.5 бар)

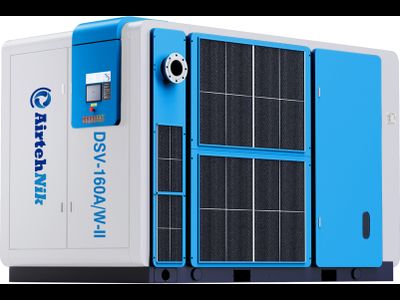

Винтовой двухступенчатый компрессор DSV-160A/W II (4.5 бар)

Тип
Масляный
Производительность
44 м³/мин
Давление
4.5 бар
Мощность
160 кВт
Присоединение
DN125
Привод
Прямой
Электромотор
На постоянных магнитах
Винтовой блок
Двухступенчатый
Частотный преобразователь
Интегрирован
Охлаждение
Воздушное (водяное опционально)
Страна
Китай
Давление
4.5 бар
4.5 бар
5.5 бар
6.5 бар
7.5 бар
8.5 бар
10.5 бар
13 бар
Давление
Присоединение
DN125
DN125
Присоединение

  • Характеристики

    Тип
    Масляный
    Производительность
    44 м³/мин
    Давление
    4.5 бар
    Мощность
    160 кВт
    Присоединение
    DN125
    Привод
    Прямой
    Уровень шума
    78 дБ
    Электромотор
    На постоянных магнитах
    Винтовой блок
    Двухступенчатый
    Частотный преобразователь
    Интегрирован
    Охлаждение
    Воздушное (водяное опционально)
    Объем масла
    150 л
    Длина
    3250 мм
    Ширина
    1950 мм
    Высота
    2150 мм
    Масса
    6100 кг
    Страна
    Китай
    Бренд
    AirtehNik
  • Гарантия 5 лет

    На все компрессоры бренда AirtehNik предоставляется заводская гарантия 5 лет

  • Собственный склад

    Оригинальные запчасти и компрессорное масло в наличии на складе г. Ростов-на-Дону

  • Мобильный сервис

    Выезд инженеров для проведения техобслуживания. Сервисные центры по России

  • Запуск оборудования

    Бесплатные пуско-наладочные и шеф-монтажные работы, обучаем технический персонал клиента

Ключевые преимущества
винтовых компрессоров DSV-II

  • Двухступенчатый винтовой блок с прямым приводом

    Запатентованная конструкция ступени сжатия
    В основе конструкции лежит оригинальный винтовой блок с автономным ядром собственной разработки, произведенный на высокотехнологичных станках немецких и японских производителей (KAPP, Okuma, Leitz). Точная геометрия корпуса и роторов гарантирует высокую износостойкость изделия.

    Оснащен подшипниками брендов SKF и FAG
    Винтовой блок двухступенчатого компрессора DSV состоит из верхней и нижней пары высокопрецизионных роторов, каждый из которых имеет 3 подшипника всемирно известных марок SKF (Швеция) и FAG (Германия). Применяемые подшипники обладают прочностью, устойчивостью к высоким температурам и коррозии.

    Прямой привод
    Прямая передача вращения от электродвигателя к винтовому блоку способствует достижению наибольшего КПД установки, превосходящего аналогичные решения с использованием ременной передачи.

    Низкоскоростная конструкция
    Увеличенный винтовой блок позволяет снизить скорость вращения роторов — максимальное число оборотов варьируется от 1500 до 3000 об/мин, что снижает износ деталей и повышает общий эксплуатационный ресурс оборудования. Уменьшение коэффициента сжатия может значительно снизить тепловыделение (вызванное сжатием), тем самым снижая износ подшипника (вызванный тепловыми расширениями и сжатиями).

  • Минимальные потери

    Конструкция блока исключает перегрев даже при эксплуатации на максимальных нагрузках

  • Низкие обороты

    Низкая скорость вращения снижает износ деталей и увеличивает общий ресурс работы оборудования

  • Гарантия 5 лет

    Длительная гарантия производителя подтверждает стабильную работу винтового блока в течение 5 лет

  • Электродвигатель на постоянных магнитах

    Моторы высокой энергоэффективности
    Электродвигатели винтовых компрессоров DSV обладают классом энергоэффективности IE4 и IE5, которые обеспечивают значительную экономию электроэнергии до 5–7%. Наличие защиты класса IP55, исключает проникновение пыли и влаги внутрь корпуса двигателя, что повышает срок службы агрегата.

    Технологии немецкой компании
    Моторы известного производителя WEG (Германия) отличаются применением постоянных магнитов: обороты двигателя 1500 об./мин, а диапазон изменения частоты составляет от 25 до 100% (что больше нормы). Специальная высокотемпературная конструкция гарантирует сохранение магнитных свойств вплоть до экстремально высоких температур — до +150 °C. Стабильная работа оборудования гарантирована даже в условиях повышенных тепловых нагрузок, исключая риск перегрева.

    Частотный преобразователь
    Главный мотор дополнительно оснащается современным преобразователем частоты, позволяющим эффективно управлять скоростью вращения ротора. Применение такого оборудования сохраняет высокую эффективность работы мотора практически во всех режимах эксплуатации, включая низкие обороты. Коэффициент полезного действия двигателя достигает ~ 97%, что свидетельствует о минимальных потерях энергии и максимальном уровне производительности.

Удаленный мониторинг
эффективности компрессора

  • Отслеживание параметров работы компрессора в реальном времени

    Подключение к контроллеру компрессора происходит через адаптер (сборщик данных). После получения данных в контроллере их легко загрузить на интернет-платформу через потоковую карту, Wi-Fi и т.д. Пользователь может просматривать рабочее состояние устройства в режиме реального времени на мобильном телефоне и компьютере.

    Появляется возможность управления полным жизненным циклом воздушного компрессора: все данные оборудования записываются, и с этого момента машина имеет аналог «медицинской карты».

    Сбор данных в онлайн-режиме позволяет формировать детальные отчеты, которые автоматически генерируются в соответствии с заданными параметрами.

    В то же время, полагаясь на мощные настройки адаптера, возможно собирать данные с остального оборудования (расходомер, преобразователь частоты, осушитель и т.п.) для осуществления мониторинга и управления воздушной компрессорной станции в целом.

  • Основные параметры

    Информация о давлении, температуре, часах загрузки, разгрузки компрессора

  • Расчет энергосбережения

    Соотношение произведенного сжатого воздуха и потраченной на это электроэнергии

  • Коэффициент использования

    Оценка реальной загрузки оборудования и оптимизации режима работы

  • Характеристическая кривая

    График зависимости между давлением нагнетания и производительностью

  • Кривая энергопотребления

    Диаграмма изменения энергопотребления в зависимости от рабочего давления и расхода

  • Кривая эффективности

    Анализ текущего состояния компрессора и выявление возможных путей повышения КПД

Фотографии двухступенчатых
винтовых компрессоров DSV-II

Мы понимаем, насколько важны качественные визуальные материалы при выборе промышленного оборудования. Именно поэтому уделяем особое внимание подготовке фотографий и видеороликов нашей продукции. Каждое изделие представлено в реальных условиях, что позволяет вам увидеть истинные характеристики и особенности конструкции.

Больше фото и видео
Синтетическое масло AirScrew -
рекомендовано для компрессоров DSV-II

  • Для надежного функционирования винтовых компрессоров марки AirtehNik применяется специально разработанное фирменное синтетическое масло Airscrew. Оно предназначено для эффективной смазки элементов ступени сжатия, охлаждения агрегата, очищения оборудования и защищает от перегрева, коррозии и образования кокса.

    Продукты Airscrew включают в себя идеально подобранные базовые масла и синтетические компоненты, усиленные функциональными добавками. Благодаря такому составу масло сохраняет свойства в течение длительной эксплуатации до 9000 моточасов, обеспечивая надежную защиту всех узлов компрессора даже при работе в тяжелых условиях.

    По совокупности эксплуатационных характеристик продукты Airscrew сопоставимы с современными синтетическими маслами высокого класса производительности и отлично подходят для компрессоров европейских и турецких брендов: Atlas Copco, Ceccato, Boge, Gardner Denver, Ingersoll Rand, Airpol, Ekomak, Dalgakiran.
